Het Valkenberg park is een druk bezocht park gelegen in het centrum van Breda. Het park bevindt zich op de looproute vanuit het centrum naar het centraal station van Breda. De verlichting dient bij te dragen aan een veilige omgeving. Daarnaast wordt het park ook gebruikt voor evenementen, waarbij de lampen op een toepasselijke scene draadloos dienen ingesteld te kunnen worden.
Uitgangspunten.
De functionele verlichting dient ervoor te zorgen dat het looppad goed verlicht is en een veilig gevoel geeft voor de passant. Daarnaast mag de verlichting het beeld van de bewakingscamera’s niet negatief beïnvloeden.
Tijdens evenementen dient het mogelijk te zijn om de verlichting in het park op een toepasselijke kleur (scene) te zetten. Denk hierbij aan het aanpassen van de kleur, zoals bijvoorbeeld oranje verlichting op Koningsdag.
Onze aanpak.
In de Willemstraat was al een Pharos controller aanwezig, die dient voor de aansturing van de verlichting in de straat. In de Pharos controller kunnen scenes geprogrammeerd worden, die middels DMX worden uitgestuurd.
Remoticom heeft bij de Willemstraat ook een RSS (Remote Scene Selector) geplaatst, die middels een API een scene kan selecteren op de Pharos controller. Het DMX signaal wordt vervolgens over het Vodafone cellulaire NB-IoT netwerk verzonden naar het Valkenberg park.
In het park is ieder armatuur uitgerust met een ZSC155 om het signaal te ontvangen en om te zetten naar DALI. In het armatuur zorgt onze DALI-DMX converter ervoor dat het signaal omgezet wordt naar DMX. Daarnaast kan de status van het armatuur uitgelezen worden.
Producten.
Producten die zijn gebruikt om deze innovatieve oplossing tot stand te brengen:

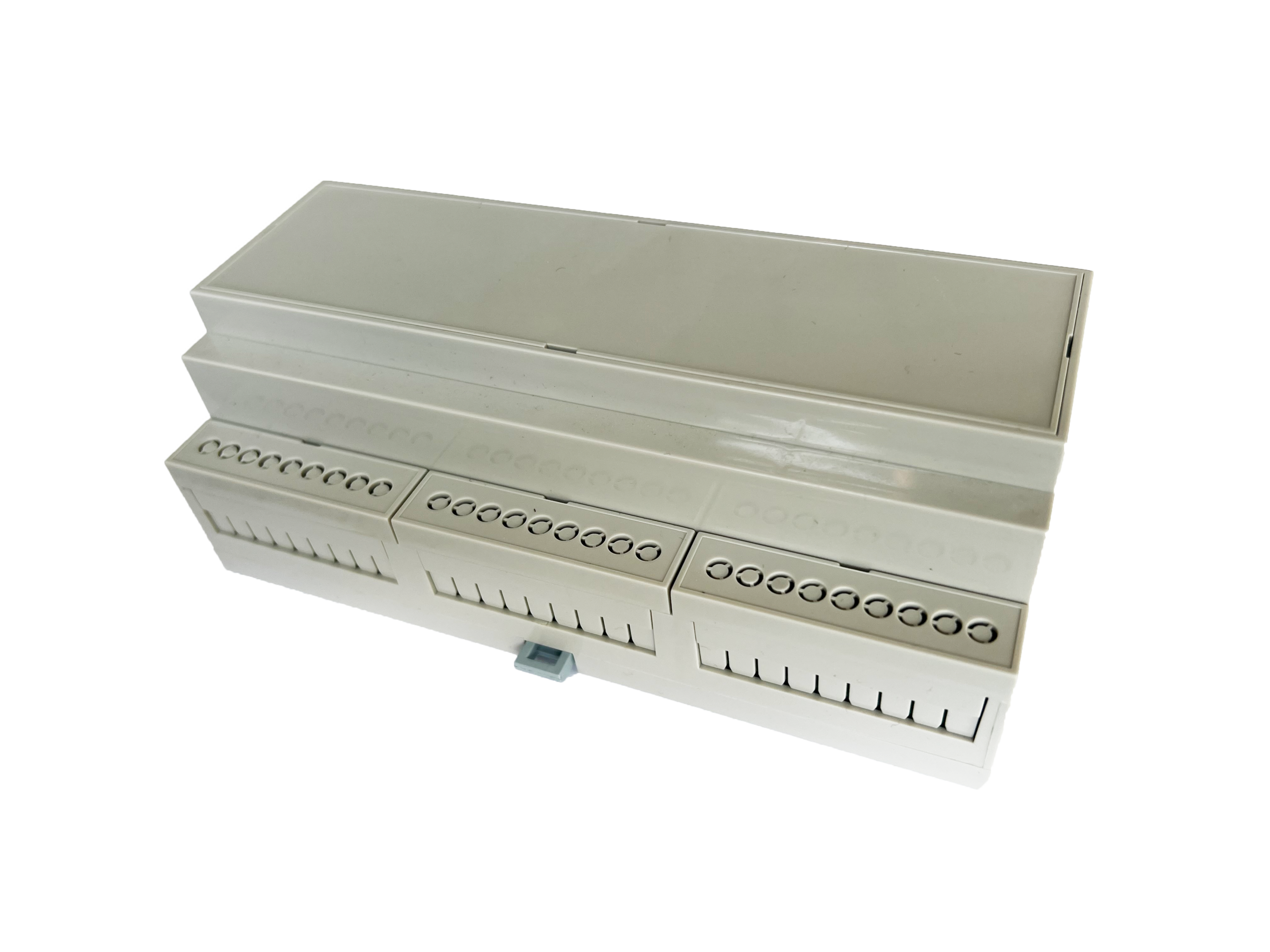

- De RSS zorgt ervoor dat er een scene geselecteerd kan worden, en luistert naar het DMX signaal.
- De ZSC155 zorgt ervoor dat het signaal van de RSS kan worden ontvangen en omgezet in DALI.

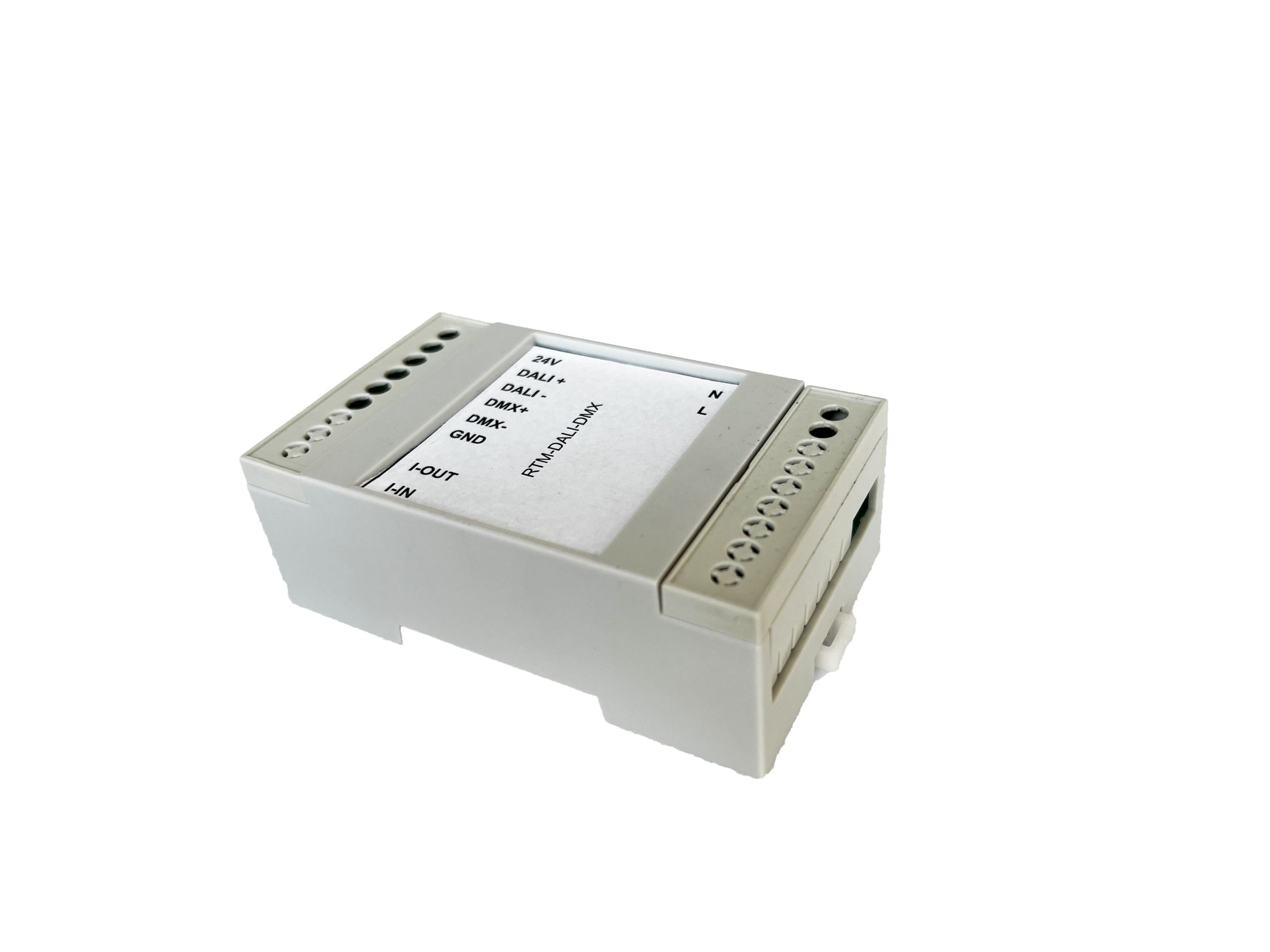

- De DALI-DMX converter vertaalt het DALI signaal naar DMX.
Oplossing.
Zodra de armaturen ingeschakelt worden, wordt er een verbinding met het cellulaire NB-IoT netwerk gemaakt. De armaturen zullen dan de kleur die de Pharos controller uitstuurt ontvangen, en deze toepassen.
Als het signaal om wat voor reden niet aanwezig is, zal de oplossing terugvallen in een ‘fail safe mode’ zodat er altijd functioneel licht aanwezig is.
Op afstand kan er middels een API een andere scene geselecteerd worden. Daarnaast is het ook mogelijk om de status van de armaturen te uit te lezen.
Resultaten die zijn behaald.
- Draadloze DMX besturing zonder extra bekabeling tussen controller en armatuur.
- Geen beperking voor afstand tussen controller en armatuur.
- DALI-DMX op basis van Zhaga Book 18.
- Beveiligde communicatie via het Vodafone NB-IoT netwerk.
